目前氣體流量計被廣泛應用于能源領域，在氣體計量、貿易結算及過程控制中發揮了重要的作用。為保證氣體流量儀表的可靠性和準確度，《中華人民共和國計量法》將氣體流量計、蒸汽流量計均列入強制檢定范圍。在氣體流量計檢定和校準領域，音速噴嘴法氣體流量標準裝置以其結構簡單、性能穩定和維護簡單等特點得到了廣泛的應用。隨著計算機、自動化技術的發展并與音速噴嘴氣體流量技術相結合，高度自動化的音速噴嘴法氣體流量標準裝置已成為主要標準裝置。

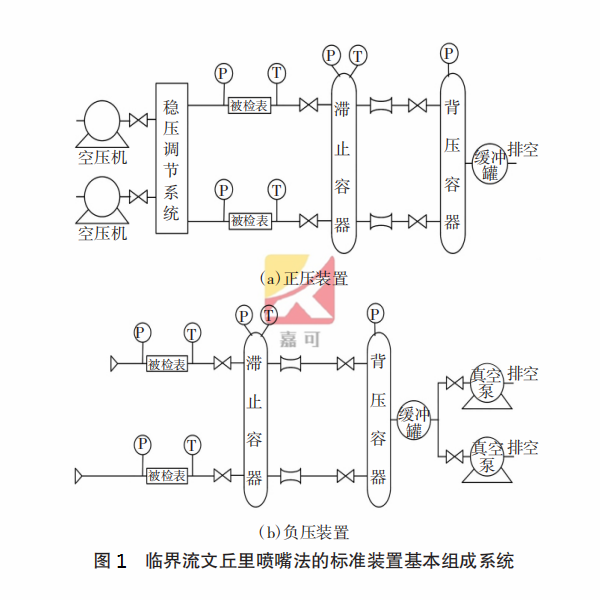

臨界流文丘里噴嘴法的標準流量裝置分為正壓法和負壓法2種, 其裝置的基本組成系統如圖1所示。正壓法裝置以空氣壓縮機組為動力氣源，并由壓力罐及壓力調節系統為測試管段提供持續、穩定的氣源，可避免氣體潔凈度和濕度對測量精度造成的干擾。但正壓法裝置系統結構復雜，建造和維護成本高。負壓法裝置通過真空泵組產生負壓，負壓與滯止壓力達到臨界背壓比即可達到臨界流狀態。負壓法裝置直接用環境大氣作為氣源，通過軟件修正減小環境溫度、濕度產生的影響，具有氣體流量穩定、投資少、能耗低、準確度高、維護方便等優點。因此，音速噴嘴法的氣體流量計檢定系統采用負壓法設計。
